Twisted Pair Ethernet Cable

Kabel Twisted Pair terbagi menjadi dua jenis yaitu shielded twisted
pair (STP) dan unshielded twisted pair (UTP). STP adalah jenis kabel
yang memiliki selubung pembungkus sedangkan UTP tidak mempunyai
selubung pembungkus. Untuk koneksinya kabel jenis ini menggunakan
konektor RJ-45.

Gambar Kabel UTP

Gambar Kabel STP

Gambar Konektor RJ-45

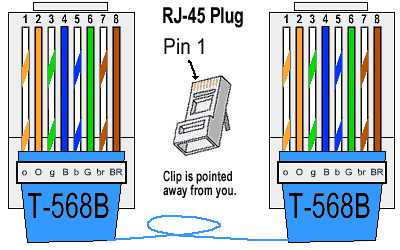

Urutan Warna kabel secara internasional T-568B dan T-568A

• T-568B

1. Putih Orange
2. Orange
3. Putih Hijau
4. Biru
5. Putih Biru
6. Hijau
7. Putih Coklat
8. Coklat

• T-568A

1. Putih Hijau
2. Hijau
3. Putih Orange
4. Biru
5. Putih Biru
6. Orange
7. Putih Coklat
8. Coklat

Jenis pengkabelan

• Straight Cable

• Crossover Cable
